通过原位观察和压缩试验对300M钢的热加工性进行研究

本研究对300M钢进行了900-1150℃温度范围及0.01 - 10s^-1应变率下的高温压缩实验。系统分析了流动应力与微观组织演变之间的关系。令人好奇的是，在较低的应变率（0.01 s^-1）下，流动应力曲线呈单峰状，而在较高的应变率（10 s^-1）下则没有峰值出现。金相观察结果表明，这一现象是因为在较低的应变率下动态再结晶更为完全。使用带拉伸压缩功能的高温共聚焦显微镜，进行了原位压缩测试，以与外置压缩测试的结果进行比较。建立了反映应变、应变率和温度影响的热加工图谱。发现功率耗散系数不仅与再结晶晶粒尺寸有关，还与再结晶晶粒的体积分数有关。并据此提出了最佳的热加工参数。本研究为300M钢在热压缩中加工性提供了全面的理解。

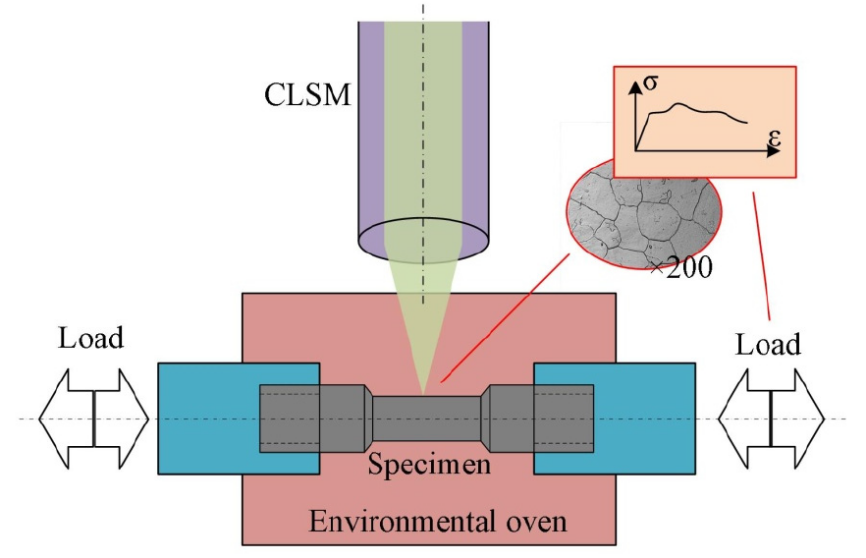

实验装置示意图

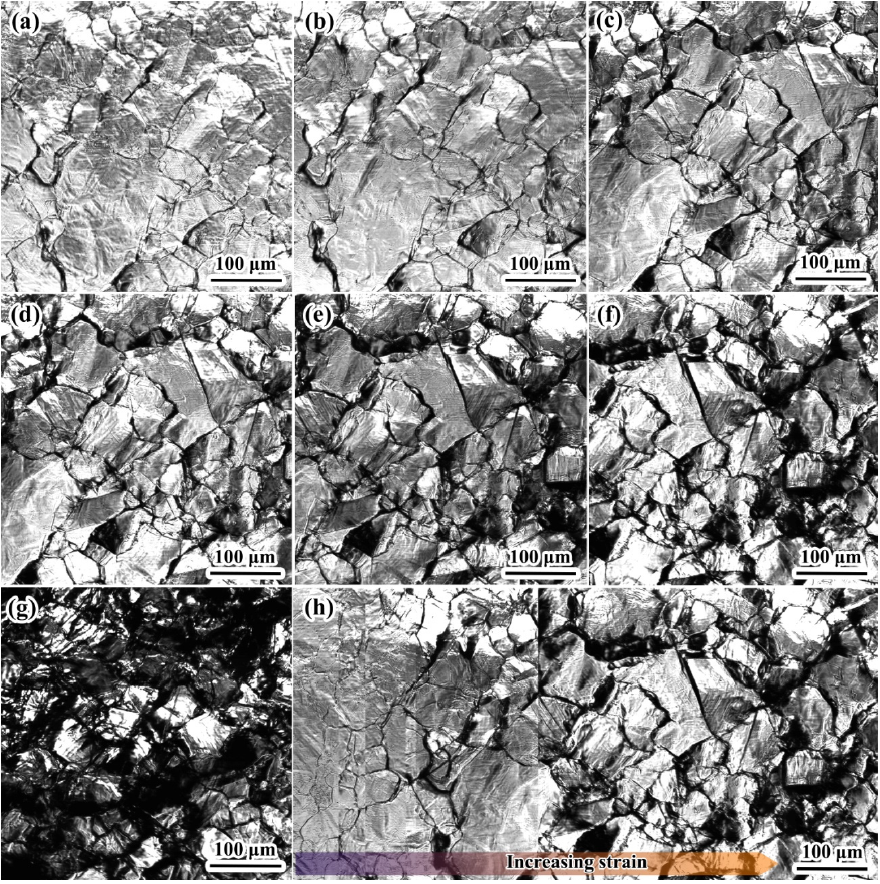

图 7.对300M钢在1100℃温度、0.01s^-1 应变速率以及应变值分别为（a）0.1、（b）0.2、（c）0.3、（d）0.4、（e）0.5、（f）0.6 和（g）0.9 时的微观结构演变情况的原位观察结果。（a - f）的合并图如（h）所示，以表示不同应变下的微观结构。

参考文献：
