线能量对超高强度海工钢热影响区组织演变与韧性的影响

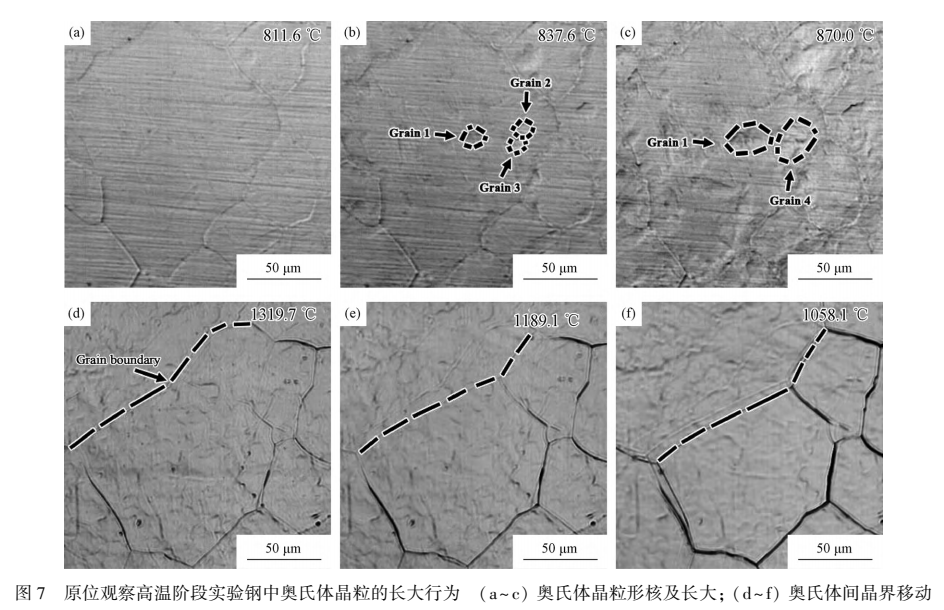

  采用高温激光共聚焦显微镜，原位观察焊接热循环过程中组织演变，发现在升温阶段会发生α→γ相变。升温过程中细小的奥氏体晶粒在铁素体晶界处形核，并随着温度的升高逐渐往不同方向扩展，转变早期α相中生成奥氏体晶粒之间相互碰撞不断长大，直至将试样的整个表面都覆盖起来，表明α→γ转变已经完成。

参考文献：
