M50NiL钢中δ-铁素体的形成机理及其演化行为
M50NiL轴承钢中普遍存在残余δ-铁素体，严重降低了冲击韧性。本文使用高温共聚焦显微镜VL2000DX-SVF18SP研究了M50NiL钢中δ-铁素体的形成机理以及元素偏析对其形成过程的影响。
由于Mo和V元素的严重偏析，在凝固结束时，残余的δ-铁素体直接从最终液相形成。计算结果表明，Mo和V元素的偏析扩大了“L + δ”两相区，稳定了δ-铁素体。由于Mo和V的高浓度，在900 ~ 1200℃温度下，大尺寸富V的MC碳化物和富Mo的M2C碳化物会在δ-铁素体中析出。当温度在1200℃下保持不超过30 min时，大尺寸碳化物分解产生的Mo和V元素优先扩散到δ-铁氧体中，增强了δ-铁氧体的稳定性。为了实现M50NiL钢中δ-铁素体的有效消除，有必要将铸锭保持在1200℃至少20 h。

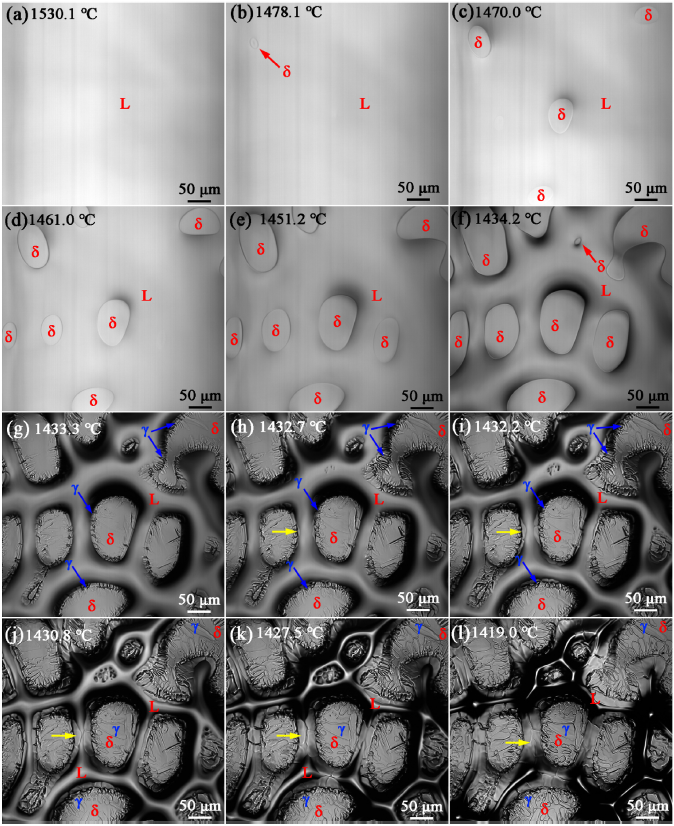

高温共聚焦观察的熔融凝固过程

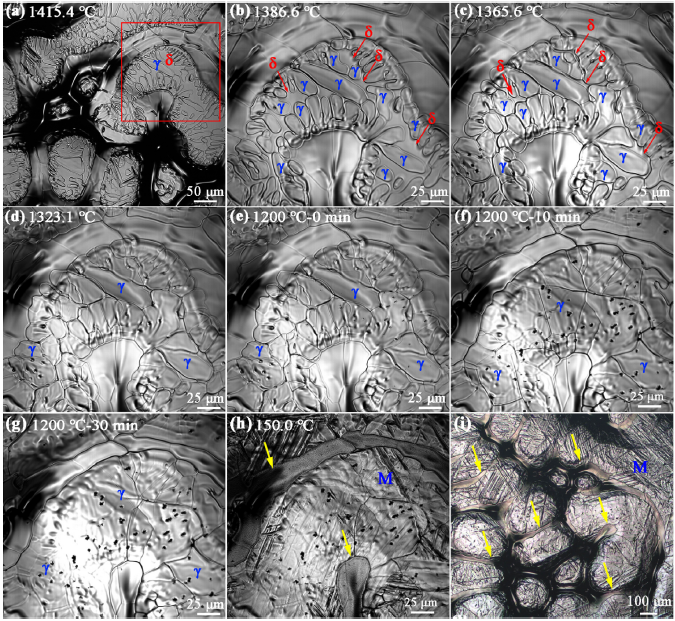

凝固过程中固相转变的原位观察（a-h）和常温的光学显微镜照片（i）
